光伏支架是什么？光伏支架的组成部分有哪些
时间: 2026-03-30 点击:

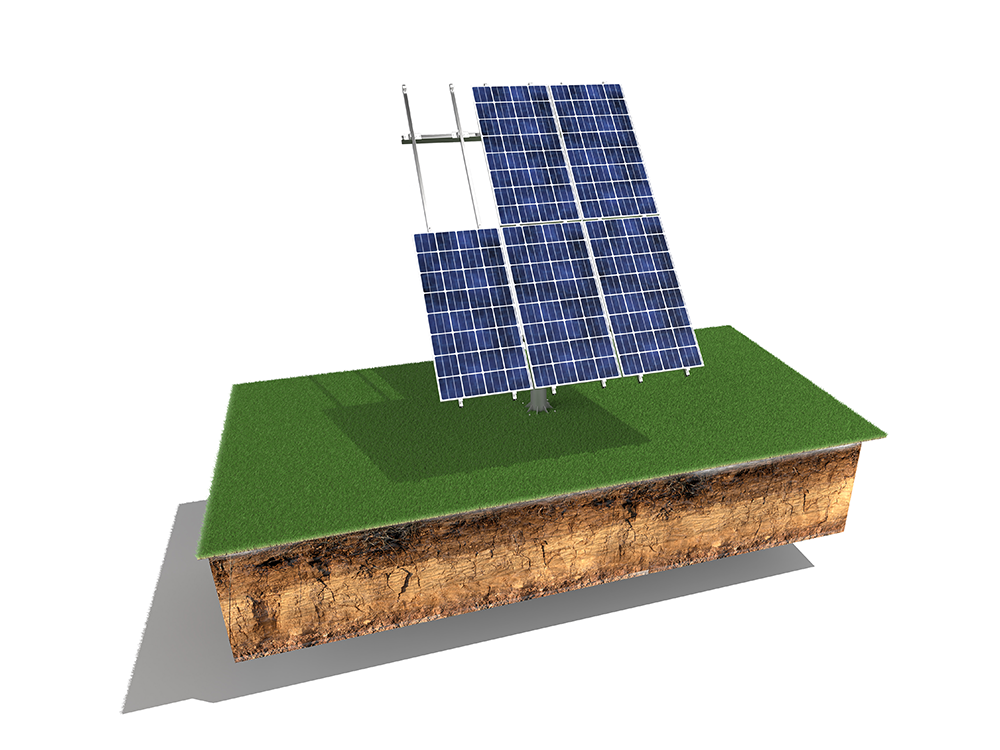

光伏支架也被称作为太阳能电池板支架，它的作用是用来安装、固定和支撑太阳能光伏组件的专用结构，它的核心作用是将光伏组件按照能够最大化的接收太阳照射的角度和方位进行固定，最高效率的提升太阳能的吸收，同时还需要具备抵御风、雪、地震等自然外力影响，也需要保护光伏组件不受损坏，进而延长整个光伏系统的使用寿命。
光伏支架与其他普通支架不同是，光伏支架需要根据特定的安装场景（例如地面、屋顶、水面等）、当地纬度、光照条件以及光伏组件的尺寸规格进行定制化设计，用以确保适配性和稳定性。光伏支架的材质多选用铝合金、碳钢或不锈钢，其中碳钢表面通常会做热镀锌处理，用以实现户外长期防腐的需求，并且保障支架在恶劣环境下的耐用性。
光伏支架不是单个的，它的组成是一个有机整体，各个部件相互配合、协同工作，才能构成稳固的支撑系统，不存在多余的冗余部件，每一个组成部分都有着特定的功能，缺一不可。
主梁（也常被称为导轨）是光伏支架的核心支撑部件，是直接承载光伏组件的关键部分，主梁通常由铝合金或钢材制成，不仅要固定光伏组件，还要承担整个支架系统的主要承重，主梁的设计需要充分考虑抗风、抗雪等自然荷载等问题，确保结构稳定。
立柱是支架的垂直支撑结构，它直接与地面或屋顶基础连接，支撑着整个支架系统和光伏组件的重量，立柱的高度和角度可以根据安装地点的纬度和光照条件进行调整，保证光伏组件能以最佳倾角接收阳光，立柱的材质多选用钢材或混凝土，适配不同的安装场景需求。
横梁在光伏支架中是作为连接立柱和主梁的重要部件，呈水平或倾斜状态布置，主要作用是增强支架的整体稳定性，分担主梁的荷载，使整个支架结构形成一个紧密的整体，减少外力对单个部件的冲击，横梁的材质与主梁、立柱相匹配，多为钢材或铝合金。
地脚是光伏支架与安装面连接的核心部件，相当于支架的“根基”，一般情况下采用混凝土基础、地锚等形式固定，其设计需结合当地的地质条件和气候特点，确保支架不会因风荷载、积雪或地震等外力发生位移，为整个支架系统提供稳固的支撑。
夹具也就是压块，是固定光伏组件的关键小部件，安装在主梁上，能将光伏组件牢牢固定在支架上，防止其因风力等外力发生松动或脱落，材质多为铝合金或不锈钢，兼具防腐性和紧固性。斜撑（加强杆）则主要用于增强支架的整体稳定性，通常安装在立柱和横梁之间，能有效分散外部荷载，防止支架因强风、积雪等外力发生变形，多采用钢材制成，是提升支架抗风抗雪能力的重要保障。
除此之外，连接件也是光伏支架不可或缺的组成部分，包括螺栓、螺母、垫片等，虽然体积小巧，但却承担着连接各个支架部件的重要使命，确保整个支架结构的整体性和稳定性，优质的连接件需具备良好的机械性能和防腐能力，避免长期使用中出现松动或腐蚀。在一些对发电效率要求较高的光伏系统中，还会配备可选的跟踪系统，该系统能根据太阳的位置自动调整光伏组件的角度，进一步提升太阳能接收效率，分为单轴跟踪和双轴跟踪两种类型，可根据项目需求进行选择。
光伏支架是光伏系统中默默奉献的“幕后英雄”，它 的质量和设计直接关系到光伏电站的安全运行和发电效益。了解光伏支架的定义及其组成部分，不仅能帮助我们更全面地认识光伏系统，也能为光伏项目的设计、安装和维护提供基础参考，助力光伏系统发挥更大的绿色能源价值。
